ഒരു ത്രെഡ് ഫിറ്റിംഗ് ഒരിക്കലും ആകൃതിയിൽ മാത്രം വാങ്ങാൻ പാടില്ല. സ്വീകാര്യത നിയന്ത്രിക്കുന്ന മൂന്ന് പോയിൻ്റുകൾത്രെഡ് തരം, സമ്മർദ്ദം ക്ലാസ്, ഒപ്പംമെറ്റീരിയൽ ഗ്രേഡ്.
ത്രെഡ് തരംപ്രോജക്റ്റ് ഡ്രോയിംഗും സ്വീകരിക്കുന്ന മാർക്കറ്റും പൊരുത്തപ്പെടണം:
എൻ.പി.ടിവടക്കേ അമേരിക്കൻ എണ്ണ, വാതകം, പൊതു വ്യാവസായിക സംവിധാനങ്ങൾ എന്നിവയിൽ സാധാരണയായി ഉപയോഗിക്കുന്നു.
ബി.എസ്.പി.ടിഒരു ടേപ്പർഡ് ത്രെഡ് കൂടിയാണ്, ഇത് പല കയറ്റുമതി വിപണികളിലും വ്യാപകമായി ഉപയോഗിക്കപ്പെടുന്നു.
ബി.എസ്.പി.പിഒരു സമാന്തര ത്രെഡ് ആണ്, സാധാരണഗതിയിൽ ത്രെഡ് ഇടപെടലിന് പകരം സീലിംഗ് വാഷർ, ഗാസ്കറ്റ് അല്ലെങ്കിൽ O{0}}റിംഗ് ക്രമീകരണം ആവശ്യമാണ്.
പ്രഷർ ക്ലാസ്ലൈൻ ഡിസൈൻ വ്യവസ്ഥകളുമായി പൊരുത്തപ്പെടണം:
ക്ലാസ് 2000
ക്ലാസ് 3000
ക്ലാസ് 6000
മെറ്റീരിയൽ ഓപ്ഷനുകൾസേവന വ്യവസ്ഥ അനുസരിച്ച് സാധാരണയായി തിരഞ്ഞെടുക്കപ്പെടുന്നു:
വാങ്ങുന്നവർക്കായി തിരയുന്നുത്രെഡ് പൈപ്പ് ഫിറ്റിംഗ്സ് അളവുകൾ ചാർട്ട്, ഏറ്റവും ഉപയോഗപ്രദമായ പേജ് ഉള്ളടക്കം പകർത്തിയ നമ്പറുകളുള്ള ഒരു റാൻഡം കാറ്റലോഗ്-സ്റ്റൈൽ പട്ടികയല്ല. കാണിക്കുക എന്നതാണ് പ്രായോഗിക സമീപനംതിരഞ്ഞെടുക്കൽ ശ്രേണികൂടാതെ കൃത്യമായ കേന്ദ്രം{0}}തുടർന്നുള്ള-അന്ത്യം, ത്രെഡ് ജ്യാമിതി എന്നിവയ്‌ക്കെതിരെ സ്ഥിരീകരിച്ചിട്ടുണ്ടെന്ന് വിശദീകരിക്കുകASME B16.11കൂടാതെ നിർദ്ദിഷ്ട ത്രെഡ് സ്റ്റാൻഡേർഡ്.
ഇനം
സ്റ്റാൻഡേർഡ് റേഞ്ച്
ഉൽപ്പന്ന നിലവാരം
ASME B16.11
കണക്ഷൻ തരം
ത്രെഡ് ചെയ്തു
ത്രെഡ് ഓപ്ഷനുകൾ
NPT / BSPT / BSPP
നാമമാത്ര വലുപ്പ പരിധി
1/8" മുതൽ 4" വരെ
സമ്മർദ്ദ ക്ലാസുകൾ
ക്ലാസ് 2000 / 3000 / 6000
സാധാരണ വസ്തുക്കൾ
A105 / LF2 / F304 / F316 / F11 / F22 / F91
സാധാരണ പരിശോധന
ത്രെഡ് ഗേജ് പരിശോധന, അളവുകൾ, അടയാളപ്പെടുത്തൽ, MTR ട്രെയ്‌സിബിലിറ്റി
കൃത്യമായ അളവുകൾക്കായി, ഉദ്ധരണി അല്ലെങ്കിൽ ഡ്രോയിംഗ് അവലോകനം സ്ഥിരീകരിക്കണം:
ഫിറ്റിംഗ് തരം
നാമമാത്ര വലിപ്പം
സമ്മർദ്ദം ക്ലാസ്
ത്രെഡ് സ്റ്റാൻഡേർഡ്
മെറ്റീരിയൽ ഗ്രേഡ്
ത്രെഡ് പൈപ്പ് കപ്ലിംഗ്
A ത്രെഡ് പൈപ്പ് കപ്ലിംഗ്ചെറിയ-ബോർ പൈപ്പിംഗിൽ ഏറ്റവും സാധാരണയായി ഓർഡർ ചെയ്ത വ്യാജ ഫിറ്റിംഗുകളിൽ ഒന്നാണ്. രണ്ട് ത്രെഡുള്ള പൈപ്പ് അറ്റങ്ങൾ നേരായ ഓട്ടത്തിൽ ബന്ധിപ്പിക്കാൻ ഇത് ഉപയോഗിക്കുന്നു, ഇത് യൂട്ടിലിറ്റി സിസ്റ്റങ്ങൾ, ഇൻസ്ട്രുമെൻ്റ് ബ്രാഞ്ചുകൾ, സ്കിഡ് പാക്കേജുകൾ, മെയിൻ്റനൻസ് റീപ്ലേസ്‌മെൻ്റ് ജോലികൾ എന്നിവയിൽ പതിവായി കാണപ്പെടുന്നു.
ഒരു സംഭരണ വീക്ഷണകോണിൽ നിന്ന്, ഒരു ത്രെഡ് പൈപ്പ് കപ്ലിംഗിനുള്ള പ്രധാന പരിശോധനകൾ ഇവയാണ്:
ത്രെഡ് സ്റ്റാൻഡേർഡ്: NPT, BSPT, അല്ലെങ്കിൽ BSPP
സമ്മർദ്ദം ക്ലാസ്: 3000 അല്ലെങ്കിൽ 6000 ചെറുകിട{2}}ബോർ സർവീസിന് സാധാരണമാണ്
മെഷീനിംഗ് നിലവാരം: ക്ലീൻ ത്രെഡ് പ്രൊഫൈലും ശരിയായ ഗേജ് സ്വീകാര്യതയും
കണ്ടെത്താനുള്ള കഴിവ്: അടയാളപ്പെടുത്തലും MTR ഹീറ്റ് നമ്പറുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു
ഒരു ത്രെഡ് പൈപ്പ് കപ്ലിംഗ് ലളിതമായി തോന്നുന്നു, എന്നാൽ ത്രെഡ് തരം തെറ്റാണെങ്കിൽ, ഭാഗം സൈറ്റിൽ ഉപയോഗശൂന്യമാകും. അതുകൊണ്ടാണ് കപ്ലിംഗ് ഓർഡറുകൾ എല്ലായ്പ്പോഴും ഒരു പൂർണ്ണ PO ഫോർമാറ്റിൽ എഴുതേണ്ടത്, ഇനിപ്പറയുന്നവ:
1/2 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾചെറിയ-ബോർ പൈപ്പിംഗിൽ പതിവായി പുനഃക്രമീകരിക്കുന്ന വലുപ്പങ്ങളിൽ ഒന്നാണ്, കാരണം ഇൻസ്റ്റലേഷൻ സൗകര്യം പ്രാധാന്യമുള്ള ശ്രേണിയിൽ അവ കൃത്യമായി ഇരിക്കുന്നു, പക്ഷേ മോശം ത്രെഡ് നിയന്ത്രണം മൂലമുണ്ടാകുന്ന സീലിംഗ് പരാജയം ഇപ്പോഴും സാധാരണമാണ്. യഥാർത്ഥ പ്രോജക്റ്റുകളിൽ, ഇൻസ്ട്രുമെൻ്റ് ഹുക്ക് അപ്പ് ലൈനുകൾ, പ്രഷർ ഗേജ് മാനിഫോൾഡുകൾ, റൂട്ട് വാൽവ് കണക്ഷനുകൾ, ഡ്രെയിൻ, വെൻ്റ് പോയിൻ്റുകൾ, സാംപ്ലിംഗ് ലൈനുകൾ, സീൽ ഫ്ലഷ് ലൈനുകൾ, കെമിക്കൽ ഡോസിംഗ് ബ്രാഞ്ചുകൾ, കോംപാക്റ്റ് സ്കിഡ് യൂട്ടിലിറ്റി കണക്ഷനുകൾ എന്നിവയ്‌ക്ക് ഈ വലുപ്പം വ്യാപകമായി ഉപയോഗിക്കുന്നു.
സംഭരണ ടീമുകൾക്ക്, ഇത് "ചെറുതും ലളിതവുമായ" ഇനമല്ല. ത്രെഡ് ഫോം, മെഷീനിംഗ്, അല്ലെങ്കിൽ ക്ലാസ് സെലക്ഷൻ എന്നിവ തെറ്റാണെങ്കിൽ ഫീൽഡ് പ്രശ്നങ്ങൾ സൃഷ്ടിക്കുന്നതിനുള്ള ഏറ്റവും എളുപ്പമുള്ള വലുപ്പങ്ങളിൽ ഒന്നാണിത്. 1/2 ഇഞ്ച് ഫിറ്റിംഗ് കാഴ്ചയിൽ സ്വീകാര്യമായി തോന്നിയേക്കാം, എന്നാൽ അങ്ങനെയാണെങ്കിൽത്രെഡ് ഡെപ്ത്, ടാപ്പർ, പിച്ച്, ക്രെസ്റ്റ് ഫിനിഷ്, അല്ലെങ്കിൽ എൻട്രൻസ് ചേംഫർശരിയായി നിയന്ത്രിക്കപ്പെടുന്നില്ല, ഇൻസ്റ്റാളേഷൻ പ്രശ്നങ്ങൾ ഉടനടി കാണിക്കുന്നു.
സാധാരണ1/2 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾഉൾപ്പെടുന്നു:
ഇണചേരൽ- രണ്ട് ത്രെഡ് പൈപ്പ് അറ്റങ്ങൾ തമ്മിലുള്ള നേരായ കണക്ഷൻ
കൈമുട്ട്കോംപാക്റ്റ് പൈപ്പിംഗ് റണ്ണുകളിൽ - ദിശ മാറ്റം
ത്രെഡ് ഗേജ് വെരിഫിക്കേഷൻ, ത്രെഡ് സ്റ്റാൻഡേർഡ് കൺഫർമേഷൻ, മാർക്കിംഗ് ചെക്ക്, ഹീറ്റ് നമ്പർ ട്രെയ്‌സിബിലിറ്റി, ബർ/ഡെൻ്റ് ഇൻസ്പെക്ഷൻ
എന്തുകൊണ്ട് ഈ വലിപ്പം പ്രധാനമാണ്
നിയന്ത്രണം ദുർബലമാകുമ്പോൾ ചെറിയ ഫിറ്റിംഗുകൾ ആനുപാതികമല്ലാത്ത സൈറ്റ് കാലതാമസം സൃഷ്ടിക്കുന്നു
മികച്ച ത്രെഡ് നിയന്ത്രണവും ഡോക്യുമെൻ്റേഷനും സാധാരണയായി വേഗത്തിലുള്ള അസംബ്ലിയും കുറച്ച് നിരസിക്കൽ പ്രശ്നങ്ങളും അർത്ഥമാക്കുന്നു
1 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗ്സ്
1 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾചെറിയ പ്രോസസ്സ് ലൈനുകൾ, കെമിക്കൽ സ്കിഡുകൾ, കംപ്രസ്ഡ് എയർ സിസ്റ്റങ്ങൾ, വാട്ടർ ട്രീറ്റ്മെൻ്റ് ലൂപ്പുകൾ, മെയിൻ്റനൻസ് ആക്സസ് പ്രാധാന്യമുള്ള നീക്കം ചെയ്യാവുന്ന ബ്രാഞ്ച് കണക്ഷനുകൾ എന്നിവയിൽ സാധാരണയായി ഉപയോഗിക്കുന്നു. ഈ വലുപ്പം പലപ്പോഴും വാങ്ങുന്നവർ ഫിറ്റിംഗ് തരം മാത്രമല്ല, താരതമ്യം ചെയ്യാൻ തുടങ്ങുന്ന പോയിൻ്റാണ്ക്ലാസ് 3000 vs ക്ലാസ് 6000, കാർബൺ സ്റ്റീൽ vs സ്റ്റെയിൻലെസ് സ്റ്റീൽ, NPT vs BSPT/BSPP, കാരണം ഫിറ്റിംഗ് ഇപ്പോൾ സീലിംഗ് വിശ്വാസ്യത, ബ്രാഞ്ച് സ്ഥിരത, ദീർഘകാല{0}}സേവനക്ഷമത എന്നിവയിൽ കൂടുതൽ നേരിട്ട് സ്വാധീനം ചെലുത്തുന്നു.
ഒരു സംഭരണ വീക്ഷണകോണിൽ നിന്ന്,1 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾഒരു ലളിതമായ സ്റ്റോക്ക് ഇന വിവരണമായി ഓർഡർ ചെയ്യാൻ പാടില്ല. ശക്തമായ PO നിർവചിക്കേണ്ടതാണ്ASME B16.11, ഫിറ്റിംഗ് തരം, 1 ഇഞ്ച് വലിപ്പം, ത്രെഡ് സ്റ്റാൻഡേർഡ്, പ്രഷർ ക്ലാസ്, മെറ്റീരിയൽ ഗ്രേഡ്, പരിശോധന/രേഖ ആവശ്യകതകൾ. പ്രായോഗികമായി, ഈ വലുപ്പത്തിലുള്ള ഏറ്റവും സാധാരണമായ പ്രശ്നങ്ങൾത്രെഡ് പൊരുത്തക്കേട്, അസംബ്ലി സമയത്ത് നേരത്തെയുള്ള ബൈൻഡിംഗ്, ദുർബലമായ ട്രേസബിലിറ്റി നിയന്ത്രണം, അതുകൊണ്ടാണ് വാങ്ങുന്നവർ സാധാരണയായി കൂടുതൽ ശ്രദ്ധിക്കുന്നത്ത്രെഡ് ഗേജ് പരിശോധന, അടയാളപ്പെടുത്തൽ, MTR വിന്യാസംകയറ്റുമതിക്ക് മുമ്പ്.
നിർമ്മാണ നിയന്ത്രണവും പരിശോധനയും
പ്രഷർ സേവനത്തിനുള്ള ത്രെഡ് ഫിറ്റിംഗുകൾ സാധാരണയായി ഉൽപ്പാദിപ്പിക്കപ്പെടുന്നുകെട്ടിച്ചമച്ച ശൂന്യത, മെറ്റീരിയൽ ഗ്രേഡ് അനുസരിച്ച് മെഷീനിംഗും ചൂട് ചികിത്സയും പിന്തുടരുന്നു. അന്തിമ ഫിറ്റിംഗ് പ്രകടനം നാമമാത്രമായ വലുപ്പത്തേക്കാൾ കൂടുതൽ ആശ്രയിച്ചിരിക്കുന്നതിനാൽ ഈ പ്രക്രിയ പ്രധാനമാണ്. ഇത് ആശ്രയിച്ചിരിക്കുന്നു:
അടയാളപ്പെടുത്തൽ പരിശോധനവലിപ്പം, ഗ്രേഡ്, ക്ലാസ്, ചൂട് നമ്പർ എന്നിവയ്ക്കായി
MTR / മിൽ ടെസ്റ്റ് റിപ്പോർട്ട് ട്രെയ്‌സിബിലിറ്റി
MT / PTആവശ്യമുള്ളപ്പോൾ
ഹൈഡ്രോസ്റ്റാറ്റിക് അല്ലെങ്കിൽ ന്യൂമാറ്റിക് ടെസ്റ്റ്PO അല്ലെങ്കിൽ പ്രോജക്റ്റ് സ്പെസിഫിക്കേഷൻ വ്യക്തമാക്കിയിട്ടുണ്ടെങ്കിൽ

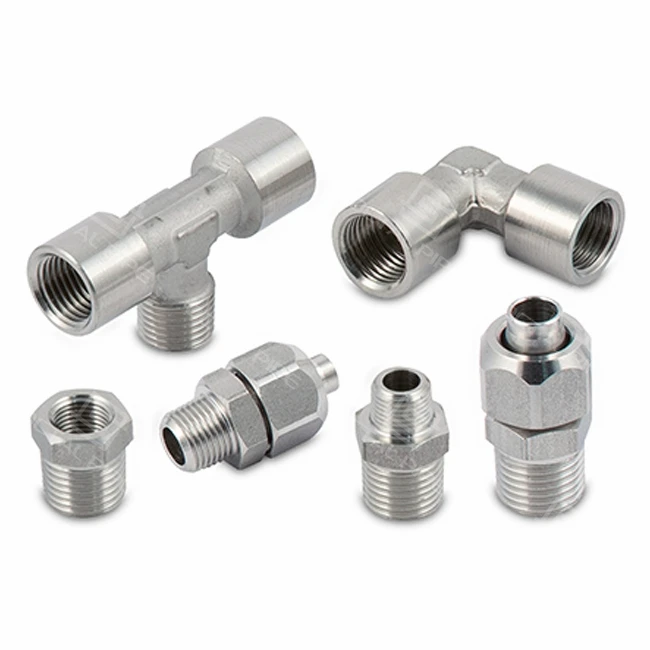

ഒരു ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗ് എന്താണ്?
പൈപ്പ്, വാൽവുകൾ, ഉപകരണങ്ങൾ അല്ലെങ്കിൽ ബ്രാഞ്ച് ഔട്ട്‌ലെറ്റുകൾ എന്നിവ വെൽഡിംഗ് കൂടാതെ ബന്ധിപ്പിക്കാൻ ഉപയോഗിക്കുന്ന ആന്തരികമോ ബാഹ്യമോ ആയ പൈപ്പ് ത്രെഡുകളുള്ള ഒരു വ്യാജ അല്ലെങ്കിൽ മെഷീൻ ഫിറ്റിംഗാണ് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗ്. വ്യാജ ഉരുക്ക് സംവിധാനങ്ങളിൽ, ത്രെഡ് ഫിറ്റിംഗുകൾ സാധാരണയായി നിർമ്മിക്കപ്പെടുന്നുASME B16.11പോലുള്ള കണക്ഷൻ തരങ്ങളിൽ വിതരണം ചെയ്യുന്നുNPT, BSPT, BSPP.
പ്രോജക്റ്റിന് ആവശ്യമുള്ളപ്പോൾ അവ സാധാരണയായി ഉപയോഗിക്കുന്നു:
വേഗത്തിലുള്ള അസംബ്ലി
എളുപ്പത്തിൽ മാറ്റിസ്ഥാപിക്കൽ
സൈറ്റിലെ ചൂട് കുറവ്
കോംപാക്റ്റ് സ്മോൾ{0}}ബോർ ഇൻസ്റ്റാളേഷൻ
മെയിൻ്റനൻസ്-സൗഹൃദ പൈപ്പിംഗ് ലേഔട്ടുകൾ
യഥാർത്ഥ പ്രോജക്റ്റുകളിൽ, ത്രെഡ് ഫിറ്റിംഗുകൾ സാധാരണമാണ്ഇൻസ്ട്രുമെൻ്റേഷൻ ലൈനുകൾ, കുറഞ്ഞ-വോളിയം ബ്രാഞ്ച് കണക്ഷനുകൾ, യൂട്ടിലിറ്റികൾ, ഡ്രെയിനുകൾ, വെൻ്റുകൾ, സ്കിഡ്{1}}മൌണ്ട് ചെയ്ത അസംബ്ലികൾഅവിടെ പെട്ടെന്നുള്ള അസംബ്ലിയും നീക്കം ചെയ്യലും പ്രധാനമാണ്.
ത്രെഡ് ഫിറ്റിംഗുകളുടെ പോരായ്മ എന്താണ്?
ത്രെഡ് ഫിറ്റിംഗുകളുടെ പ്രധാന പോരായ്മ ഇതാണ്സീലിംഗ് ഫലം ശരിയായ ത്രെഡ് ഫോം, ശരിയായ അസംബ്ലി പ്രാക്ടീസ്, ശരിയായ സീലിംഗ് രീതി എന്നിവയെ ആശ്രയിച്ചിരിക്കുന്നു. തെറ്റായ ത്രെഡ് സ്റ്റാൻഡേർഡ് ഓർഡർ ചെയ്‌തിട്ടുണ്ടെങ്കിൽ, കണക്ഷൻ വലുപ്പം അനുസരിച്ച് ശരിയാണെന്ന് തോന്നുമെങ്കിലും ഫിറ്റ് അപ്പ് സമയത്ത്-അപ്പോഴും പരാജയപ്പെടുകയോ അല്ലെങ്കിൽ സർവീസ് സമയത്ത് ലീക്ക് ചെയ്യുകയോ ചെയ്യും.
സാധാരണ അപകടസാധ്യതകളിൽ ഇവ ഉൾപ്പെടുന്നു:
എൻപിടിയും ബിഎസ്പിയും പൊരുത്തക്കേട്
ട്രാൻസ്പോർട്ട് അല്ലെങ്കിൽ ഇൻസ്റ്റാളേഷൻ സമയത്ത് കേടായ ത്രെഡുകൾ
തെറ്റായ സമ്മർദ്ദ ക്ലാസ് തിരഞ്ഞെടുക്കൽ
സമാന്തര ത്രെഡ് സിസ്റ്റങ്ങളിൽ അപര്യാപ്തമായ സീലിംഗ് രീതി
കൂടുതൽ-മുറുകുന്നത് ത്രെഡിന് കേടുവരുത്തുന്നു
സ്വീകാര്യത ലഭിക്കുന്നതിന് കാലതാമസം വരുത്തുന്ന ദുർബലമായ QA ഡോക്യുമെൻ്റേഷൻ
ത്രെഡ് ചെയ്ത ഫിറ്റിംഗുകൾ വിശ്വസനീയമല്ലെന്ന് ഇതിനർത്ഥമില്ല. അതിനർത്ഥം അവർ ആവശ്യപ്പെടുന്നുമികച്ച സ്പെസിഫിക്കേഷൻ അച്ചടക്കംപല വാങ്ങലുകാരും കരുതുന്നതിനേക്കാൾ.
ത്രെഡ് ചെയ്ത പിവിസി പൈപ്പ് ഫിറ്റിംഗുകൾ vs വ്യാജ സ്റ്റീൽ ത്രെഡുള്ള പൈപ്പ് ഫിറ്റിംഗ്സ്
ചില വാങ്ങുന്നവരും തിരയുന്നുത്രെഡ് ചെയ്ത പിവിസി പൈപ്പ് ഫിറ്റിംഗ്സ്, എന്നാൽ യഥാർത്ഥ പദ്ധതി സംഭരണത്തിൽ, പിവിസി ത്രെഡ് ഫിറ്റിംഗുകളുംകെട്ടിച്ചമച്ച സ്റ്റീൽ ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾപരസ്പരം മാറ്റാവുന്ന തിരഞ്ഞെടുപ്പുകളല്ല. വ്യത്യാസം മെറ്റീരിയൽ മാത്രമല്ല -സമ്മർദ്ദ അതിർത്തി വിശ്വാസ്യത, താപനില സഹിഷ്ണുത, ത്രെഡ് ശക്തി, സേവന അപകടസാധ്യത. ത്രെഡ് ചെയ്ത പിവിസി പൈപ്പ് ഫിറ്റിംഗുകൾസാധാരണയായി ലൈറ്റ്-ഡ്യൂട്ടി,-മെറ്റാലിക് അല്ലാത്ത പൈപ്പിംഗ് സിസ്റ്റങ്ങൾക്കായി തിരഞ്ഞെടുക്കപ്പെട്ടവയാണ്, അവിടെ മെക്കാനിക്കൽ ലോഡ് കപ്പാസിറ്റിയേക്കാൾ നാശന പ്രതിരോധവും കുറഞ്ഞ ചെലവും പ്രധാനമാണ്. നേരെമറിച്ച്, കണക്ഷൻ കൈകാര്യം ചെയ്യേണ്ട സ്ഥലത്ത് വ്യാജ സ്റ്റീൽ ത്രെഡ് ഫിറ്റിംഗുകൾ ഉപയോഗിക്കുന്നുഉയർന്ന മർദ്ദം, വിശാലമായ താപനില മാറ്റങ്ങൾ, വൈബ്രേഷൻ, ആവർത്തിച്ചുള്ള മെയിൻ്റനൻസ് അസംബ്ലി, ശക്തമായ മെക്കാനിക്കൽ ലോഡിംഗ്.
ഒരു വാങ്ങൽ വീക്ഷണകോണിൽ നിന്ന്, യഥാർത്ഥ തിരഞ്ഞെടുപ്പ് യുക്തി ലളിതമാണ്: വരി ഉൾപ്പെട്ടിട്ടുണ്ടെങ്കിൽവ്യാവസായിക സമ്മർദ്ദ സേവനം, ചൂടുള്ളതോ തണുത്തതോ ആയ പ്രക്രിയയുടെ അവസ്ഥകൾ, മെറ്റൽ പൈപ്പിംഗ് സംവിധാനങ്ങൾ അല്ലെങ്കിൽ കർശനമായ QA കണ്ടെത്തൽ, കെട്ടിച്ചമച്ച സ്റ്റീൽ ത്രെഡ് ഫിറ്റിംഗുകളാണ് സാധാരണയായി ശരിയായ റൂട്ട്. പിവിസി ത്രെഡുകൾ കൂടുതൽ സെൻസിറ്റീവ് ആണ്അമിത-മുറുകൽ, ത്രെഡ് രൂപഭേദം, ലോഡിനടിയിൽ ഇഴയുക, ഉയർന്ന താപനിലയിൽ ശക്തി കുറയുക. വ്യാജ സ്റ്റീൽ ത്രെഡ് ഫിറ്റിംഗുകൾ, താരതമ്യപ്പെടുത്തുമ്പോൾ, സാധാരണയായി വാങ്ങുന്നത്ASME B16.11, നിർവചിച്ചിരിക്കുന്നത്ക്ലാസ് 2000 / 3000 / 6000സമ്മർദ്ദ പദവികൾ, നിയന്ത്രിത ത്രെഡ് മെഷീനിംഗ്, കണ്ടെത്താവുന്ന മെറ്റീരിയൽ സർട്ടിഫിക്കേഷൻ. അതുകൊണ്ടാണ് വാങ്ങുന്നവർ ഈ രണ്ട് ഉൽപ്പന്നങ്ങളെ വില - കൊണ്ട് മാത്രം താരതമ്യം ചെയ്യാത്തത്സേവന അവസ്ഥ, പരാജയത്തിൻ്റെ അനന്തരഫലങ്ങൾ, മെയിൻ്റനൻസ് ഫ്രീക്വൻസി, സ്വീകാര്യത ആവശ്യകതകൾ.
താരതമ്യ പോയിൻ്റ്
ത്രെഡ് പിവിസി പൈപ്പ് ഫിറ്റിംഗ്സ്
കെട്ടിച്ചമച്ച സ്റ്റീൽ ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗ്സ്
സാധാരണ സേവനം
ലോ-മർദ്ദമില്ലാത്ത-മെറ്റാലിക് യൂട്ടിലിറ്റി ലൈനുകൾ
വ്യാവസായിക പ്രഷർ പൈപ്പിംഗും ചെറിയ-ബോർ പ്രോസസ്സ് ലൈനുകളും
മെക്കാനിക്കൽ ശക്തി
താഴ്ന്ന ത്രെഡും ശരീര ശക്തിയും
ഉയർന്ന ത്രെഡ് സമഗ്രതയും സമ്മർദ്ദ അതിർത്തി ശക്തിയും
താപനില ശേഷി
പരിമിതമാണ്, ചൂടിനോട് കൂടുതൽ സെൻസിറ്റീവ്
വിശാലമായ താപനില സേവനത്തിന് കൂടുതൽ അനുയോജ്യമാണ്
ത്രെഡ് പെരുമാറ്റം
അമിതമായി മുറുക്കുന്നതിനും രൂപഭേദം വരുത്തുന്നതിനും-കൂടുതൽ സെൻസിറ്റീവ്
ഇൻസ്റ്റാളേഷൻ ടോർക്കിനും ആവർത്തിച്ചുള്ള അസംബ്ലിക്കും മികച്ച പ്രതിരോധം
സാധാരണ വാങ്ങുന്നയാളുടെ ശ്രദ്ധ
ചെലവ്, നാശന പ്രതിരോധം, ലൈറ്റ്-ഡ്യൂട്ടി ഉപയോഗം
പ്രഷർ ക്ലാസ്, മെറ്റീരിയൽ ഗ്രേഡ്, കണ്ടെത്തൽ, പരിശോധന
സാധാരണ സ്പെസിഫിക്കേഷൻ അടിസ്ഥാനം
പ്ലാസ്റ്റിക് പൈപ്പിംഗ് സിസ്റ്റം ആവശ്യകതകൾ
ASME B16.11, NPT/BSPT/BSPP, ക്ലാസ് 2000/3000/6000
തെറ്റായി പ്രയോഗിച്ചാൽ പരാജയ സാധ്യത
വിള്ളൽ, രൂപഭേദം, സീലിംഗ് അസ്ഥിരത
സാധാരണയായി ത്രെഡ് പൊരുത്തക്കേട്, ക്ലാസ് പിശക് അല്ലെങ്കിൽ മോശം മെഷീനിംഗ് എന്നിവയുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു
ഏറ്റവും അനുയോജ്യം
ലൈറ്റ്-ഡ്യൂട്ടി യൂട്ടിലിറ്റി അല്ലെങ്കിൽ കെമിക്കൽ ട്രാൻസ്ഫർ സിസ്റ്റങ്ങൾ
എണ്ണയും വാതകവും, സ്കിഡ് പൈപ്പിംഗ്, യൂട്ടിലിറ്റികൾ, ഇൻസ്ട്രുമെൻ്റേഷൻ, വ്യാവസായിക സേവനം
ഗുരുതരമായ ഒരു വ്യാവസായിക RFQ ന്, ഈ വ്യത്യാസം പ്രധാനമാണ്. തിരയുന്ന ഒരു വാങ്ങുന്നയാൾത്രെഡ് ചെയ്ത പിവിസി പൈപ്പ് ഫിറ്റിംഗ്സ്ചെലവ് കുറഞ്ഞ-ത്രെഡഡ് കണക്ഷനാണ് തിരയുന്നത്, എന്നാൽ യഥാർത്ഥ സേവനം ആവശ്യമാണെങ്കിൽമർദ്ദം നിലനിർത്തൽ, ടോർക്ക് പ്രതിരോധം, അല്ലെങ്കിൽ ദീർഘകാല അറ്റകുറ്റപ്പണി വിശ്വാസ്യത, ശരിയായ പരിഹാരം പലപ്പോഴും എകെട്ടിച്ചമച്ച ഉരുക്ക് ത്രെഡ് ഫിറ്റിംഗ്വലത് കൊണ്ട്ത്രെഡ് സ്റ്റാൻഡേർഡ്, പ്രഷർ ക്ലാസ്, മെറ്റീരിയൽ സർട്ടിഫിക്കേഷൻ.
ഒരു ത്രെഡഡ് പൈപ്പ് അടിസ്ഥാനം ഒരു ത്രെഡ് ഫിറ്റിംഗിന് തുല്യമാണോ?
കൃത്യമായി അല്ല. വ്യാവസായിക തിരയൽ പെരുമാറ്റത്തിൽ,ത്രെഡ് പൈപ്പ് അടിസ്ഥാനംവിശാലവും കൃത്യത കുറഞ്ഞതുമായ ഒരു പദമാണ്. ഇത് എയെ പരാമർശിക്കാംമൗണ്ടിംഗ് ബേസ്, സപ്പോർട്ട് ഘടകം, ഫ്ലോർ ഫ്ലേഞ്ച്{0}}സ്റ്റൈൽ ഹാർഡ്‌വെയർ, ലാമ്പ്/റെയിലിംഗ് ഹാർഡ്‌വെയർ, അല്ലെങ്കിൽ ഘടനാപരമായ ത്രെഡുള്ള ആക്സസറി, അതേസമയം എത്രെഡ് ഫിറ്റിംഗ്പൈപ്പിംഗ് സംഭരണത്തിൽ സാധാരണയായി ഒരു സമ്മർദ്ദം അർത്ഥമാക്കുന്നത്ASME B16.11. മറ്റൊരു വിധത്തിൽ പറഞ്ഞാൽ, ഒരു ത്രെഡ് പൈപ്പ് ബേസ് ഒരു മെക്കാനിക്കൽ സപ്പോർട്ടോ ഹാർഡ്‌വെയർ ഇനമോ ആകാം, എന്നാൽ ത്രെഡ് ചെയ്ത പൈപ്പ് ഫിറ്റിംഗ് ഇതിൻ്റെ ഭാഗമാണ്സമ്മർദ്ദ അതിർത്തികൂടുതൽ കർശനമായ സാങ്കേതിക നിയന്ത്രണത്തോടെ തിരഞ്ഞെടുക്കണം.
വാങ്ങൽ യുക്തി തികച്ചും വ്യത്യസ്തമായതിനാൽ ആ വ്യത്യാസം സംഭരണത്തിൽ പ്രധാനമാണ്. ഒരു സത്യംത്രെഡ് പൈപ്പ് ഫിറ്റിംഗ്വഴി ഓർഡർ ചെയ്യണംഫിറ്റിംഗ് തരം, നാമമാത്ര വലുപ്പം, ത്രെഡ് സ്റ്റാൻഡേർഡ് (NPT / BSPT / BSPP), പ്രഷർ ക്ലാസ് (2000 / 3000 / 6000), മെറ്റീരിയൽ ഗ്രേഡ്, പരിശോധന / പ്രമാണ ആവശ്യകതകൾ. പോലുള്ള അവ്യക്തമായ തിരയൽ പദംത്രെഡ് പൈപ്പ് അടിസ്ഥാനംഇനം എ ആണോ എന്ന് വിതരണക്കാരനോട് പറയുന്നില്ലകപ്ലിംഗ്, കൈമുട്ട്, ടീ, യൂണിയൻ, പ്ലഗ്, തൊപ്പി അല്ലെങ്കിൽ ത്രെഡ്ലെറ്റ്, കൂടാതെ ഇത് ക്ലാസ്, സീലിംഗ് രീതി അല്ലെങ്കിൽ ട്രെയ്‌സിബിലിറ്റി എന്നിവയെക്കുറിച്ച് ഒന്നും പറയുന്നില്ല. പ്രായോഗികമായി, ഉദ്ധരണി പിശകുകൾ, ത്രെഡ് പൊരുത്തക്കേടുകൾ, അല്ലെങ്കിൽ സ്വീകരിക്കുന്ന കാലതാമസം എന്നിവ സൃഷ്ടിക്കുന്നതിനുള്ള ഏറ്റവും വേഗമേറിയ മാർഗങ്ങളിലൊന്നാണ് അത്തരം അവ്യക്തമായ പദപ്രയോഗം.
പൈപ്പിംഗ് സിസ്റ്റങ്ങൾക്ക്, ഇനം ഇതുമായി പൊരുത്തപ്പെടണംസേവന സമ്മർദ്ദം, സീലിംഗ് രീതി, ഇൻസ്റ്റലേഷൻ സ്റ്റാൻഡേർഡ്, വിഷ്വൽ ആകൃതി മാത്രമല്ല. ഒരു സപ്പോർട്ട്-സ്റ്റൈൽ "ബേസ്" എന്നതിന് ഡൈമൻഷണൽ ഫിറ്റും അടിസ്ഥാന മെറ്റീരിയൽ ഐഡൻ്റിഫിക്കേഷനും മാത്രമേ ആവശ്യമുള്ളൂ, അതേസമയം ത്രെഡ് ചെയ്ത ഫിറ്റിംഗും തൃപ്തികരമായിരിക്കണംത്രെഡ് കൃത്യത, ക്ലാസ് റേറ്റിംഗ്, മെഷീനിംഗ് ഗുണമേന്മ, അടയാളപ്പെടുത്തൽ, MTR ട്രെയ്‌സിബിലിറ്റി. യഥാർത്ഥ പ്രോജക്റ്റ് ആവശ്യകത വ്യാവസായിക പൈപ്പിംഗ് ആണെങ്കിൽ, RFQ പദമായതിനാൽ "ത്രെഡഡ് പൈപ്പ് ബേസ്" ഉപയോഗിക്കുന്നത് വളരെ അയഞ്ഞതാണ്; ഭാഗം ശരിയായ രീതിയിൽ എഴുതുക എന്നതാണ് സുരക്ഷിതമായ മാർഗംത്രെഡ് ഫിറ്റിംഗ്വിവരണം.
ത്രെഡഡ് പൈപ്പ് ഫിറ്റിംഗുകൾക്കായി ഒരു മികച്ച RFQ എങ്ങനെ എഴുതാം
ശക്തമായ RFQ ലൈനിൽ ത്രെഡ് അല്ലെങ്കിൽ ക്ലാസ് പൊരുത്തക്കേട് ഒഴിവാക്കാൻ മതിയായ വിശദാംശങ്ങൾ ഉൾപ്പെടുത്തണം. ഒരു പ്രായോഗിക ഫോർമാറ്റ് ഇതാണ്:
ASME B{0}} ഫിറ്റിംഗ് തരം/പാറ്റേൺ + വലുപ്പം + ത്രെഡ് സ്റ്റാൻഡേർഡ് + പ്രഷർ ക്ലാസ് + മെറ്റീരിയൽ ഗ്രേഡ് + പരിശോധന/രേഖ ആവശ്യകത + അളവ്
ഉദാഹരണം 1 ASME B16.11, 90 ഡിഗ്രി ത്രെഡ്ഡ് എൽബോ, 1/2 ഇഞ്ച്, NPT, ക്ലാസ് 3000, ASTM A105, MTR ആവശ്യമാണ്, Qty ___
ഉദാഹരണം 3 ASME B16.11, ത്രെഡ്ഡ് ഈക്വൽ ടീ, 3/4 ഇഞ്ച്, NPT, ക്ലാസ് 3000, ASTM A350 LF2 CL1, താഴ്ന്ന-താപനില സേവനം, Qty ___
പ്രോജക്റ്റ് ഓർഡറുകൾക്ക്, കൃത്യമായ ഫിറ്റിംഗ് പാറ്റേണും പരിശോധന സ്കോപ്പും ചേർക്കുന്നത് ഉദ്ധരണി പുനരവലോകനങ്ങൾ, തർക്കങ്ങൾ സ്വീകരിക്കൽ, ഇൻസ്റ്റാളേഷൻ കാലതാമസം എന്നിവ കുറയ്ക്കാൻ സഹായിക്കുന്നു.
01. പർച്ചേസ് ഓർഡറിൽ പൊരുത്തക്കേട് ഒഴിവാക്കാൻ ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾ എങ്ങനെ വ്യക്തമാക്കണം?
ഒരു സമ്പൂർണ്ണ PO പ്രസ്താവിക്കേണ്ടതാണ്ASME B16.11, ഫിറ്റിംഗ് തരം,വലിപ്പം, ത്രെഡ് സ്റ്റാൻഡേർഡ് (NPT / BSPT / BSPP), പ്രഷർ ക്ലാസ് (2000 / 3000 / 6000), മെറ്റീരിയൽ ഗ്രേഡ്, അളവ്, കൂടാതെ ആവശ്യമായ ഏതെങ്കിലും പരിശോധന അല്ലെങ്കിൽ രേഖകൾ. ത്രെഡ് പൊരുത്തക്കേടും QA നിരസിക്കലും ഒഴിവാക്കാനുള്ള ഏറ്റവും വേഗമേറിയ മാർഗമാണിത്.
02.ഓർഡർ ചെയ്യുന്നതിന് മുമ്പ് ഒരു ത്രെഡഡ് പൈപ്പ് ഫിറ്റിംഗുകളുടെ അളവുകൾ ചാർട്ടിൽ എന്താണ് പരിശോധിക്കേണ്ടത്?
വാങ്ങുന്നവർ സ്ഥിരീകരിക്കണംനാമമാത്ര വലുപ്പം, മർദ്ദം ക്ലാസ്, ത്രെഡ് തരം, ഫിറ്റിംഗ് തരംആദ്യം. കൃത്യമായ കേന്ദ്രം{1}}തുടർന്നുള്ള{2}}മാനങ്ങളും ത്രെഡ് വിശദാംശങ്ങളും ബാധകമായവയ്‌ക്കെതിരെ പരിശോധിച്ചുറപ്പിക്കേണ്ടതാണ്ASME B16.11 പട്ടികകൾ, കാരണം അളവുകൾ തരം, വലിപ്പം, ക്ലാസ് എന്നിവ അനുസരിച്ച് വ്യത്യാസപ്പെടുന്നു.
03. NPT, BSPT, BSPP ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾ തമ്മിലുള്ള പ്രധാന വ്യത്യാസം എന്താണ്?
എൻ.പി.ടിഒപ്പംബി.എസ്.പി.ടിടേപ്പർഡ് ത്രെഡുകളാണ്, അതേസമയംബി.എസ്.പി.പിഒരു സമാന്തര ത്രെഡ് ആണ്. അതായത് സീലിംഗ് രീതി വ്യത്യസ്തമാണ്, ഈ ത്രെഡ് സ്റ്റാൻഡേർഡുകൾപരസ്പരം മാറ്റാവുന്നതല്ലസംഭരണത്തിൽ. ശരിയായ വലുപ്പമുള്ള ഒരു ഫിറ്റിംഗ് എന്നാൽ തെറ്റായ ത്രെഡ് ഫോം ഇൻസ്റ്റാളേഷൻ സമയത്ത് ഇപ്പോഴും പരാജയപ്പെടാം.
04. ഒരു ത്രെഡ് പൈപ്പ് കപ്ലിംഗ് വാങ്ങുമ്പോൾ, പ്രത്യേകിച്ച് 1/2 ഇഞ്ച്, 1 ഇഞ്ച് വലിപ്പത്തിൽ എന്താണ് പരിശോധിക്കേണ്ടത്?
എത്രെഡ് പൈപ്പ് കപ്ലിംഗ്, പ്രത്യേകിച്ച്1/2 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾഒപ്പം1 ഇഞ്ച് ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾ, പ്രധാന പരിശോധനകൾ ഇവയാണ്ത്രെഡ് ഗേജ് സ്വീകാര്യത, പ്രഷർ ക്ലാസ്, മെറ്റീരിയൽ ഗ്രേഡ്, മെഷീനിംഗ് ഗുണനിലവാരം, കണ്ടെത്താനുള്ള കഴിവ്. ഈ സാധാരണ ചെറിയ{1}}ബോർ വലുപ്പങ്ങളിൽ, ത്രെഡ് കൃത്യത നേരിട്ട് സീലിംഗിനെയും അസംബ്ലി വേഗതയെയും ബാധിക്കുന്നു.
05. കയറ്റുമതിക്ക് മുമ്പുള്ള ത്രെഡ് പൈപ്പ് ഫിറ്റിംഗുകൾക്ക് ഏറ്റവും പ്രധാനപ്പെട്ട പരിശോധനാ രേഖകൾ ഏതാണ്?
ഏറ്റവും പ്രധാനപ്പെട്ട-ഷിപ്പ്‌മെൻ്റ് പരിശോധനകളാണ്go/no{0}}go ത്രെഡ് ഗേജ് പരിശോധന, ഡൈമൻഷണൽ പരിശോധന, അടയാളപ്പെടുത്തൽ സ്ഥിരീകരണം, കൂടാതെMTR / ഹീറ്റ് നമ്പർ ട്രെയ്‌സിബിലിറ്റി. ഉയർന്ന അപകടസാധ്യതയുള്ള{1}}സേവനത്തിന്, വാങ്ങുന്നവർക്കും ആവശ്യമായി വന്നേക്കാംMT/PTഅല്ലെങ്കിൽഹൈഡ്രോസ്റ്റാറ്റിക് / ന്യൂമാറ്റിക് ടെസ്റ്റിംഗ്സ്വീകരിക്കുന്ന തർക്കങ്ങളും ഇൻസ്റ്റാളേഷൻ കാലതാമസവും കുറയ്ക്കുന്നതിന്.
